Le tableau électrique composé depuis vos circuits
Un tableau réaliste — rail DIN, différentiels, départs — composé automatiquement depuis les circuits du projet, avec triphasé, export PDF et étiquettes à l'échelle du rail.
Le principe
Entre le schéma et la pose, il y a le tableau : répartir les circuits sous les bons différentiels, équilibrer les phases, garder de la réserve — puis tout étiqueter proprement.
Ohmbase compose le tableau à partir des circuits du projet, en s'appuyant sur les règles de la NF C 15-100, et l'affiche comme vous le poseriez : un rail DIN réaliste, des modules à leur place, des rangées lisibles. Vous réorganisez librement à la souris, et l'outil attire l'œil sur les points à vérifier.
Au moment de la pose, l'export sort le tableau en PDF et les étiquettes à l'échelle exacte du rail, avec pictogrammes — collées, alignées, terminées.
Fonctionnalités clés
Composition automatique
Les circuits du projet se répartissent dans le tableau, guidés par la norme.
Rendu réaliste
Rail DIN, leviers, différentiels, disjoncteur de branchement : l'écran ressemble à l'armoire.
Glisser-déposer
Réorganisez les modules à la souris, annulez et rétablissez librement.
Triphasé réel
Répartition sur les trois phases avec équilibrage, pour les installations triphasées.
Principal et divisionnaires
Plusieurs tableaux par projet, chacun avec ses rangées et ses circuits.
Points à vérifier signalés
L'audit visuel montre ce qui mérite vérification vis-à-vis de la norme.
Étiquettes à l'échelle

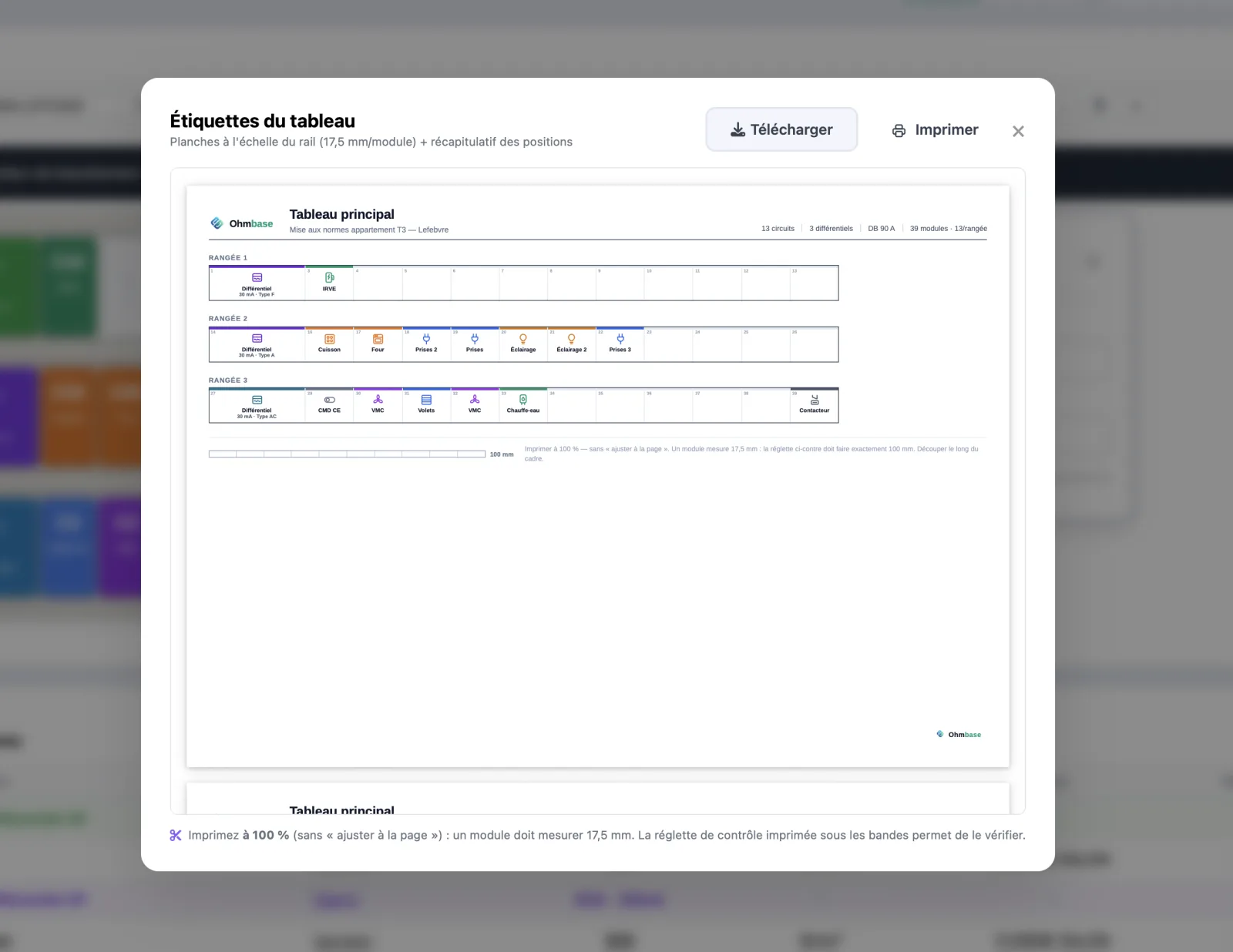

Des étiquettes imprimables à l'échelle exacte du rail, avec pictogrammes et récapitulatif.
Export PDF
Le tableau documenté, prêt pour le dossier technique ou la porte de l'armoire.
En pratique
- Ouvrez le tableau du projet. Les circuits du plan et du schéma sont déjà là.
- Laissez la composition se faire, puis ajustez. Déplacez les modules, organisez les rangées, gardez votre réserve.
- Vérifiez. L'audit signale les points à contrôler ; le triphasé s'équilibre sous vos yeux.
- Imprimez. PDF du tableau et étiquettes à l'échelle du rail, prêtes à coller.
Le tableau se nourrit du plan et du schéma
Pas de ressaisie : les circuits dessinés sur le plan et organisés dans le schéma composent le tableau. La liste de matériel en découle.
