Le schéma unifilaire qui se dessine à partir du plan
Générez le schéma unifilaire de vos chantiers depuis le plan : symboles normalisés, architectures monophasé et triphasé, aide à la conformité NF C 15-100 et export PDF prêt à joindre au dossier.
Le principe
Le schéma unifilaire est la pièce maîtresse du dossier électrique — et souvent la plus fastidieuse : redessiner chaque circuit et chaque protection, puis tout reprendre à la moindre modification du chantier.
Dans Ohmbase, le schéma se construit à partir des circuits du plan : les protections et les départs se mettent en place, organisés par tableau, et chaque évolution du plan se retrouve dans le schéma. Vous gardez la main — l'éditeur permet aussi de dessiner et d'annoter librement, avec ou sans plan.
Pendant que vous travaillez, une barre d'aide à la conformité surveille le schéma et signale les points à vérifier vis-à-vis de la NF C 15-100.
Fonctionnalités clés
Génération depuis le plan
Le schéma se déduit des circuits dessinés sur le plan, sans ressaisie.
Symboles normalisés
Protections, départs et appareillages représentés selon les conventions du métier.
Arborescence de l'installation
Calcule automatiquement le nombre d'alimentations, les sections, et les retours bouton et lampe entre boîtes de dérivation et tableaux.
Mono, tri et mixte
L'architecture choisie reste synchronisée avec le tableau électrique du projet.
Aide à la conformité
Les points à vérifier NF C 15-100 sont signalés en continu pendant l'édition.
Annotations
Ajoutez notes et repères pour préparer la pose ou documenter une particularité.
Multi-tableaux
Un onglet par tableau : principal et divisionnaires restent lisibles séparément.

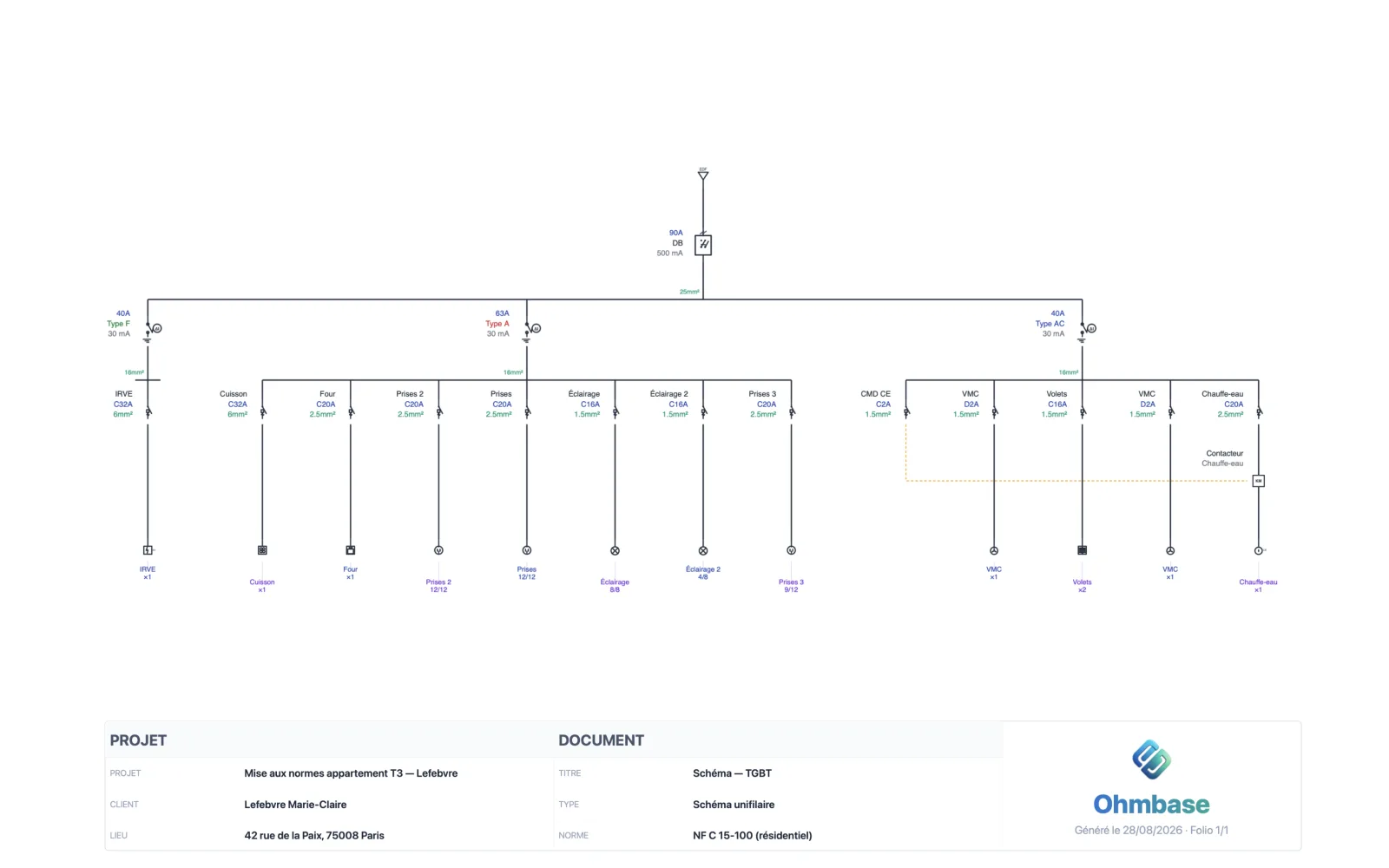

Export PDF et PNG
Un schéma propre, avec cartouche, prêt à imprimer ou à joindre au dossier.
En pratique
- Ouvrez le schéma de votre projet. Si un plan existe, les circuits sont déjà là, rangés par tableau.
- Choisissez l'architecture. Monophasé, triphasé ou mixte — le choix se répercute sur le tableau électrique.
- Complétez et annotez. Propriétés des circuits, symboles, notes de pose : le schéma devient votre document de référence.
- Exportez. PDF ou PNG avec cartouche, pour le dossier technique ou le client.
Le schéma partage ses circuits avec toute la chaîne
Les circuits du schéma sont ceux du plan, du tableau et de la liste de matériel : une modification à un endroit se propage partout, sans double saisie.
