Le plan électrique qui dessine la suite du chantier
Tracez le logement, placez vos symboles NF C 15-100, reliez les circuits. À partir de ce seul plan, Ohmbase déduit le schéma unifilaire, le tableau électrique et la liste de matériel.
Le principe
Sur la plupart des chantiers, le plan électrique vit sur un coin de doc, un PDF annoté ou la mémoire de l'électricien — et chaque document qui en découle (schéma, tableau, liste de fournitures) est ressaisi à la main, avec les oublis et les écarts que ça implique.
Dans Ohmbase, le plan est la source unique du chantier. Vous dessinez les murs et les pièces, vous placez prises, points lumineux, appareils dédiés, puis vous tracez les liaisons. Chaque liaison devient un circuit, automatiquement rangé dans la bonne catégorie NF C 15-100. Le reste de la chaîne — schéma, tableau, matériel — se construit à partir de là, sans ressaisie.
L'éditeur fonctionne dans le navigateur, à la souris, avec un enregistrement automatique : rien à installer, rien à perdre.
Fonctionnalités clés
Murs, ouvertures et pièces
Tracez le bâti — murs, portes, fenêtres — et délimitez les pièces du logement en zones nommées.
Bibliothèque de symboles
Prises, éclairages, appareils dédiés, protections : les symboles du métier, classés par famille, prêts à poser.
Liens électriques
Reliez les appareillages entre eux : le circuit se crée et sa catégorie NF C 15-100 est déduite automatiquement.
Liens fonctionnels
Associez un interrupteur à ses points lumineux pour garder la logique de commande lisible sur le plan.
Multi-étages, multi-tableaux
Un plan par niveau, plusieurs tableaux si le chantier l'exige — l'ensemble reste un seul projet cohérent.
Cotes et mesures
Les dimensions s'affichent pendant le tracé et restent modifiables : le plan garde des proportions réalistes.
Aide à la conformité NF C 15-100
L'éditeur signale les points à vérifier sur vos circuits, pour aborder la norme avec une longueur d'avance.
Travail en équipe
Assignez un éditeur à chaque plan et gardez la main sur qui peut consulter ou modifier quoi.
Export et partage
Exportez le plan proprement pour l'imprimer, l'archiver ou le transmettre au client et aux compagnons.
En pratique
- Créez votre projet et ouvrez un nouveau plan. Vous démarrez sur une feuille propre, avec la barre d'outils du dessin à gauche et vos circuits à droite.
- Tracez les murs et les pièces. Les cotes s'affichent au fil du tracé ; portes, fenêtres et zones donnent au plan sa vraie géographie.
- Placez les symboles et reliez-les. Chaque liaison électrique devient un circuit classé selon la norme ; les liens fonctionnels gardent la logique interrupteur → éclairage.
- Générez la suite. Schéma unifilaire, tableau électrique et liste de matériel se déduisent du plan — votre travail de dessin devient le dossier technique du chantier.

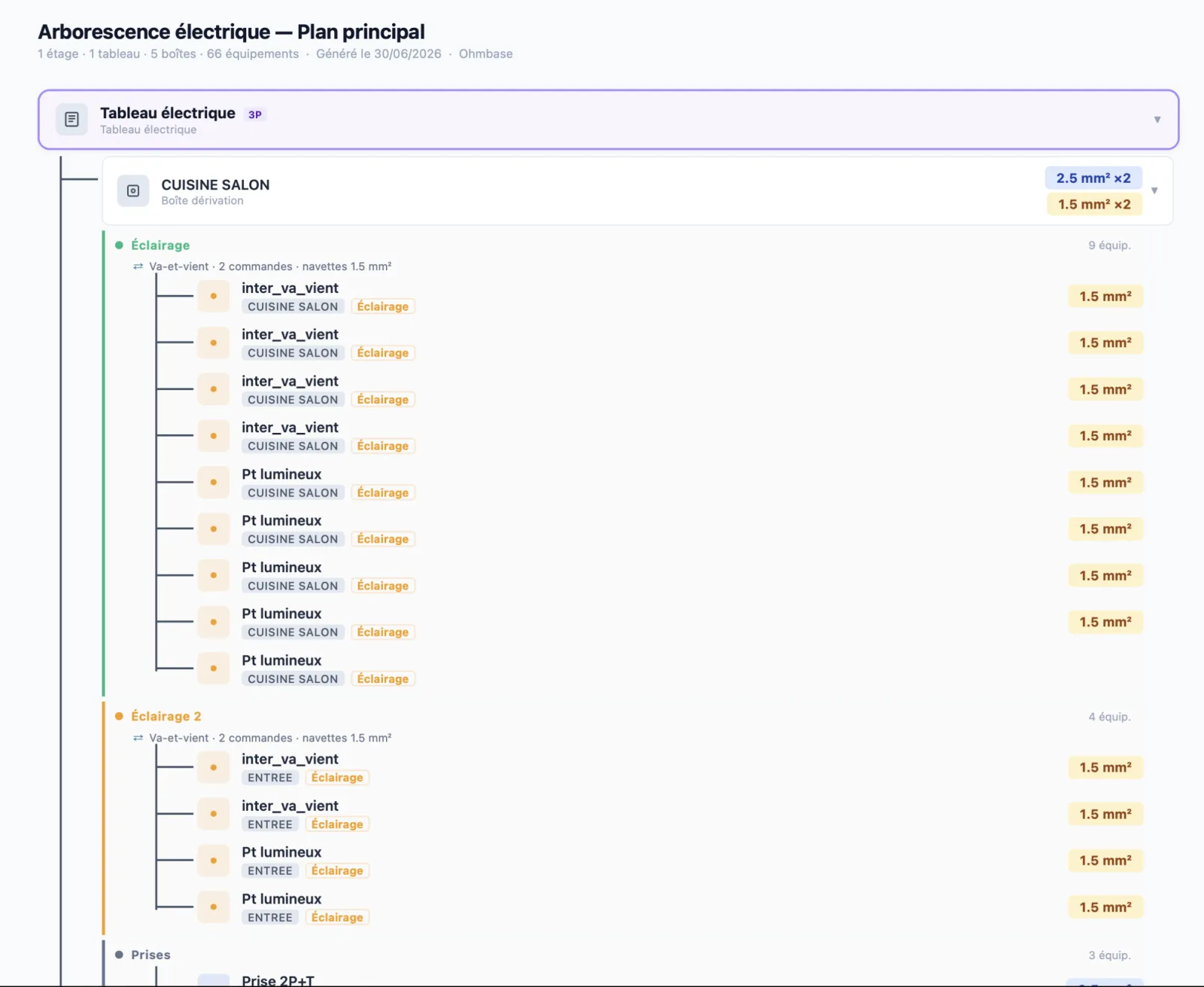

Le plan alimente toute la chaîne
C'est la force d'Ohmbase : les circuits dessinés ici sont les mêmes que ceux du schéma, du tableau et de la liste de matériel. Une modification sur le plan se propage — pas de double saisie, pas de versions qui divergent.
